GPU 直通已成为PVE下获取GPU性能的最佳方案,但独占模式使得GPU变得很局限;比如我有俩个VPS都需要使用GPU,那么加入俩张物理显卡进行分配大大增加了成本和性能浪费,充分利用GPU是性价比的体现

使用Proxmox VE(PVE)虚拟化的GPU可以通过以下几种方案来实现

  • intel GVT-g
  • Nvida vGPU
  • GPU Passthrough
  • Docker-Nvidia

相对来说还是比较灵活,当然每种方案都有利有弊这里会简要的总结一下特点:

方案 性能 运行模式 成本
intel GVT-g 最低(intel集成显卡) 多台VPS可同时使用 低(随有核显CPU的得到)
Nvida vGPU 高(可控) 多台VPS可同时使用 昂贵且vGPU需商业授权
GPU Passthrough 高(视显卡型号) 独占1台VPS来使用 按需购买独立显卡
Docker-Nvidia 较高(视显卡型号) 宿主独占 多Docker同时使用 按需购买独立显卡

同时还有一些细节问题需要是注意:

  • intel GVT-g 技术有最大并发限制大约在1-4数量之间具体视CPU规格
  • Nvida vGPU 无数量限制 但商业授权按个数授权
  • GPU Passthrough 游戏显卡并发数限制为3个 专业图形卡和服务器卡则没有限制
  • Docker-Nvidia 和下面即将介绍的LXC 方案受限为物理卡限制

可以通过查看 Nvidia NVDEC 来获得大多数N卡的详细信息

通过 Nvidia NVDEC信息表 得知我所需的环境性价比最好的应该是 P2200 所以我选择了它

小规模团队、工作室、家庭、个人来说 一块放进服务器中的GPU当然希望他的性能能接近100%榨干;

当然还有微软平台的Hyper-V 也有不错的 GPU虚拟化方案,只是驱动兼容和配置修改较为复杂这里直接排除;

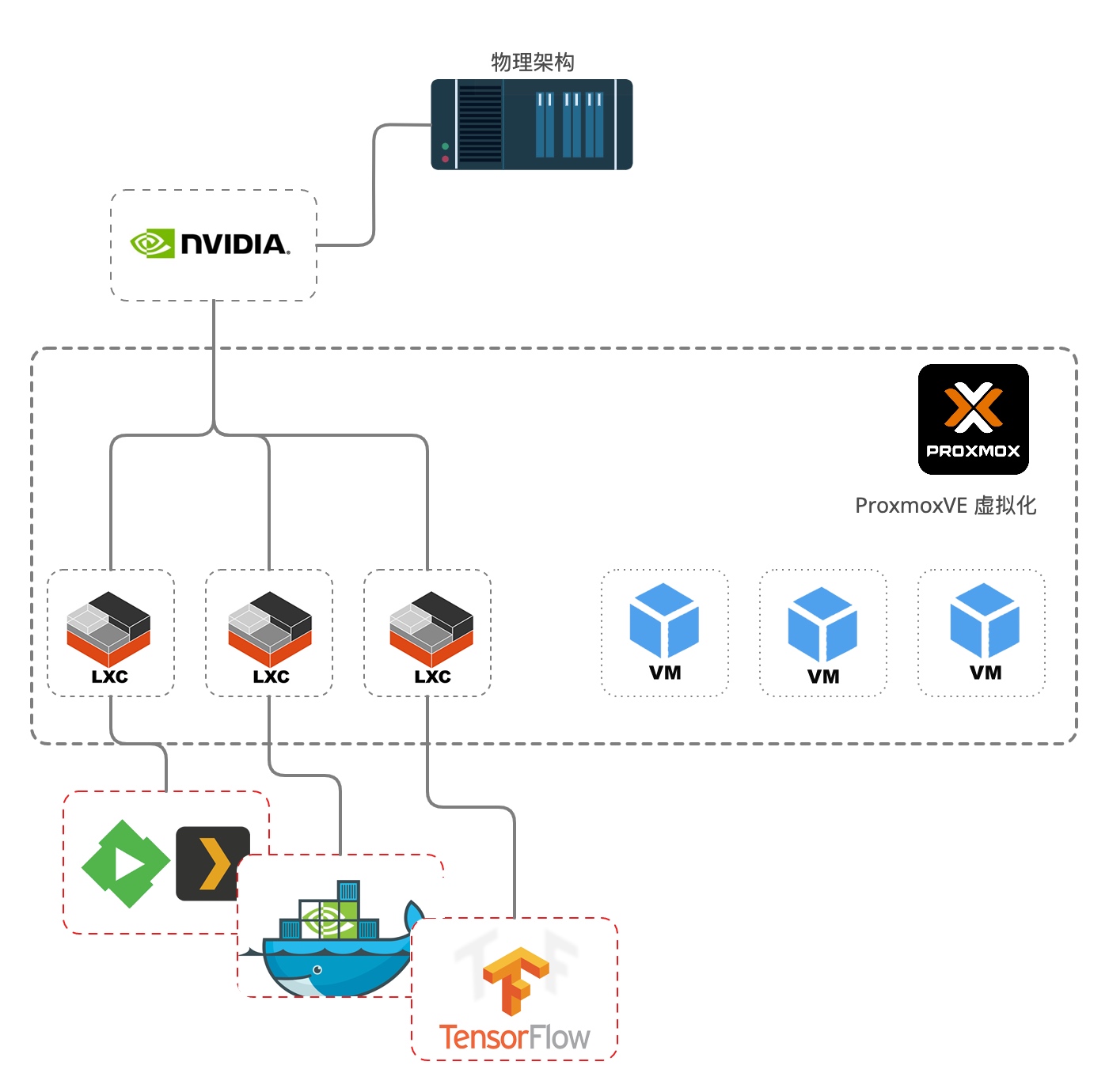

所以这里就出现了 直通GPU给LXC 容器的解决方案,这个方案的特点和Docker-Nvidia 类似,只是LXC容器的特性使得容器更接近VPS环境,配合 Proxmox VE(PVE) 可以说在大多数架构上来使用体验接近VPS环境了;

部署步骤

宿主机操作部分

更换国内源

修改为 以下为6.x

1
2
3
4
5
6
7
8
9
10
11
12
13
#deb http://ftp.debian.org/debian buster main contrib
#deb http://ftp.debian.org/debian buster-updates main contrib
# security updates
#deb http://security.debian.org buster/updates main contrib

# debian aliyun source
deb https://mirrors.aliyun.com/debian buster main contrib non-free
deb https://mirrors.aliyun.com/debian buster-updates main contrib non-free
deb https://mirrors.aliyun.com/debian-security buster/updates main contrib non-free

# proxmox source
deb http://mirrors.ustc.edu.cn/proxmox/debian/pve buster pve-no-subscription
# deb http://download.proxmox.com/debian/pve buster pve-no-subscription

最新 7.x 源如下

1
2
3
4
5
6
7
8
9
10
11
12
13
deb http://mirrors.aliyun.com/debian/ bullseye main non-free contrib
deb http://mirrors.aliyun.com/debian/ bullseye-updates main non-free contrib
deb http://mirrors.aliyun.com/debian/ bullseye-backports main non-free contrib

deb-src http://mirrors.aliyun.com/debian/ bullseye main non-free contrib
deb-src http://mirrors.aliyun.com/debian/ bullseye-updates main non-free contrib
deb-src http://mirrors.aliyun.com/debian/ bullseye-backports main non-free contrib

deb http://mirrors.aliyun.com/debian-security/ bullseye-security main non-free contrib
deb-src http://mirrors.aliyun.com/debian-security/ bullseye-security main non-free contrib

#ProxmoveVE7
deb http://mirrors.ustc.edu.cn/proxmox/debian/pve bullseye pve-no-subscription

然后更新库。

1
2
apt-get update -y
apt-get dist-upgrade -y

安装header

Proxmox VE(PVE) 有个命令可直接安装header 无需查询

1
2
apt update
apt install pve-headers -y

使用这个命令安装的下面步骤省略

如需手动查询安装:
通过uname -a 查询自己的内核。
然后,apt-cache search pve-header 查询跟自己内核版本一样的header

注意这里说的是pve-header 而不是linux-header
然后 apt install pve-headers-5.11.22-4-pve这个是我的,PVE7下的具体要把 install 后面的内容换自己实际的版本号。

环境准备

安装一下驱动安装所需要的环境

1
2
apt update -y
apt install dkms -y

然后再确认一下,GPU插上了,并且能准确显示:

1
lspci | grep -i nvidia

您应该会看到如下输出:

1
2
01:00.0 VGA compatible controller: NVIDIA Corporation GP106GL [Quadro P2200] (rev a1)
01:00.1 Audio device: NVIDIA Corporation GP106 High Definition Audio Controller (rev a1)

安装显卡驱动

PVE7

1
2
apt-get update
apt-get install -t bullseye-backports nvidia-driver nvidia-smi

PVE6

1
2
apt-get update
apt-get install -t buster-backports nvidia-driver nvidia-smi

添加模块

驱动无错安装之后,注意检查以下目录内容

1
ls /etc/modules-load.d/*

我这里返回 3个文件

1
2
3
/etc/modules-load.d/modules.conf
/etc/modules-load.d/qemu-server.conf
/etc/modules-load.d/nvidia.conf

查看cat /etc/modules-load.d/nvidia.conf文件内容:

1
nvidia-drm

nvidia.conf中添加模块,确保文件内容如下:

1
2
3
nvidia-drm
nvidia
nvidia_uvm

注意:

  • 因PVE版本和驱动差异 注意检查/etc/modules-load.d/ 每一个文件内容,保证添加的模块不能少,也不能重复;
  • 如果没有nvidia.conf 则吧上面的内容添加到/etc/modules-load.d/modules.conf 文件中

屏蔽不兼容驱动

查看目录

1
ls /etc/modprobe.d/*

返回

1
2
3
4
5
/etc/modprobe.d/dkms.conf
/etc/modprobe.d/nvidia-kernel-common.conf
/etc/modprobe.d/nvidia-blacklists-nouveau.conf
/etc/modprobe.d/pve-blacklist.conf
/etc/modprobe.d/nvidia.conf

检查 cat /etc/modprobe.d/nvidia-blacklists-nouveau.conf /etc/modprobe.d/pve-blacklist.conf 文件确保里面内容包含

1
2
blacklist nouveau
blacklist nvidiafb

保证内容没有被注释 同时 也不能重复

更新模块

UEFI模式安装的PVE使用命令:

1
update-initramfs -u -k all

兼容模式或传统模式安装的使用:

1
update-grub

没把握的俩个都运行一下

创建规则

创建一个文件 nano /etc/udev/rules.d/70-nvidia.rules并填充:

1
2
3
4
# Create /nvidia0, /dev/nvidia1 … and /nvidiactl when nvidia module is loaded
KERNEL=="nvidia", RUN+="/bin/bash -c '/usr/bin/nvidia-smi -L && /bin/chmod 666 /dev/nvidia*'"
# Create the CUDA node when nvidia_uvm CUDA module is loaded
KERNEL=="nvidia_uvm", RUN+="/bin/bash -c '/usr/bin/nvidia-modprobe -c0 -u && /bin/chmod 0666 /dev/nvidia-uvm*'"

这些规则作用:

  • 设置更宽松的权限
  • 启用默认情况下未启动的 nvidia_uvm(至少对于我的卡而言)

重启

1
reboot

期待一个没有报错、没有宕机、没有BUG的醒来

检查

重新启动主机,并检查的输出ls -al /dev/nvidia*,并ls -al /dev/dri/*为类似下面:

1
2
3
4
5
6
7
8
9
crw-rw-rw- 1 root root 195, 0 Feb 11 18:11 /dev/nvidia0
crw-rw-rw- 1 root root 195, 255 Feb 11 18:11 /dev/nvidiactl
crw-rw-rw- 1 root root 195, 254 Feb 11 18:11 /dev/nvidia-modeset
crw-rw-rw- 1 root root 236, 0 Feb 11 18:11 /dev/nvidia-uvm
crw-rw-rw- 1 root root 236, 1 Feb 11 18:11 /dev/nvidia-uvm-tools

crw-rw---- 1 root video 226, 0 May 1 17:43 /dev/dri/card0
crw-rw---- 1 root video 226, 1 May 1 17:43 /dev/dri/card1
crw-rw---- 1 root render 226, 128 May 1 17:43 /dev/dri/renderD128

记下号码的第五列以上195236226分别。这些是之后LXC中需要的。
注意: 上述设备缺一不可至少包含:nvidia0、nvidiactl、nvidia-modeset、vidia-uvm、nvidia-uvm-tools; 少了说明驱动有组件没有安装成功,请详细检查;

此外,您可以使用nvidia-smi应该显示类似内容的命令检查 nvidia 卡是否正在工作

LXC操作部分

接下来,我们需要在容器内安装 Nvidia 驱动程序。Proxmox 主机和容器之间的确切 Nvidia 驱动程序版本匹配非常重要!

Debian(ProxmoxVE) 使用较旧的 Nvidia 驱动程序460.91.03,因此我必须在我的 LXC Linux 容器中也需要手动安装 对应版本的Nvidia 驱动程序。

下载驱动程序

LXC开机,进入LXC中 下载驱动程序
注意:LXC容器只能为 非特权容器
直接穷举出URL:

1
wget https://us.download.nvidia.com/XFree86/Linux-x86_64/460.91.03/NVIDIA-Linux-x86_64-460.91.03.run

在没有内核模块的情况下执行安装:

1
2
chmod +x NVIDIA-Linux-x86_64-460.91.03.run
bash NVIDIA-Linux-x86_64-460.91.03.run --no-kernel-module

安装成功无报错就关闭LXC

修改LXC配置文件

宿主机进入/etc/pve/lxc/ 找到对应LXC的ID配置文件nano打开 在最后一行加入一下内容:

1
2
3
4
5
6
7
8
9
lxc.cgroup.devices.allow: c 195:* rwm
lxc.cgroup.devices.allow: c 236:* rwm
lxc.cgroup.devices.allow: c 226:* rwm
lxc.mount.entry: /dev/nvidia0 dev/nvidia0 none bind,optional,create=file
lxc.mount.entry: /dev/nvidiactl dev/nvidiactl none bind,optional,create=file
lxc.mount.entry: /dev/nvidia-uvm dev/nvidia-uvm none bind,optional,create=file
lxc.mount.entry: /dev/nvidia-modeset dev/nvidia-modeset none bind,optional,create=file
lxc.mount.entry: /dev/nvidia-uvm-tools dev/nvidia-uvm-tools none bind,optional,create=file
lxc.mount.entry: /dev/dri dev/dri none bind,optional,create=dir

其中 195236226 数字是上面记录的,注意按实际更换填写

修改好保存,开机

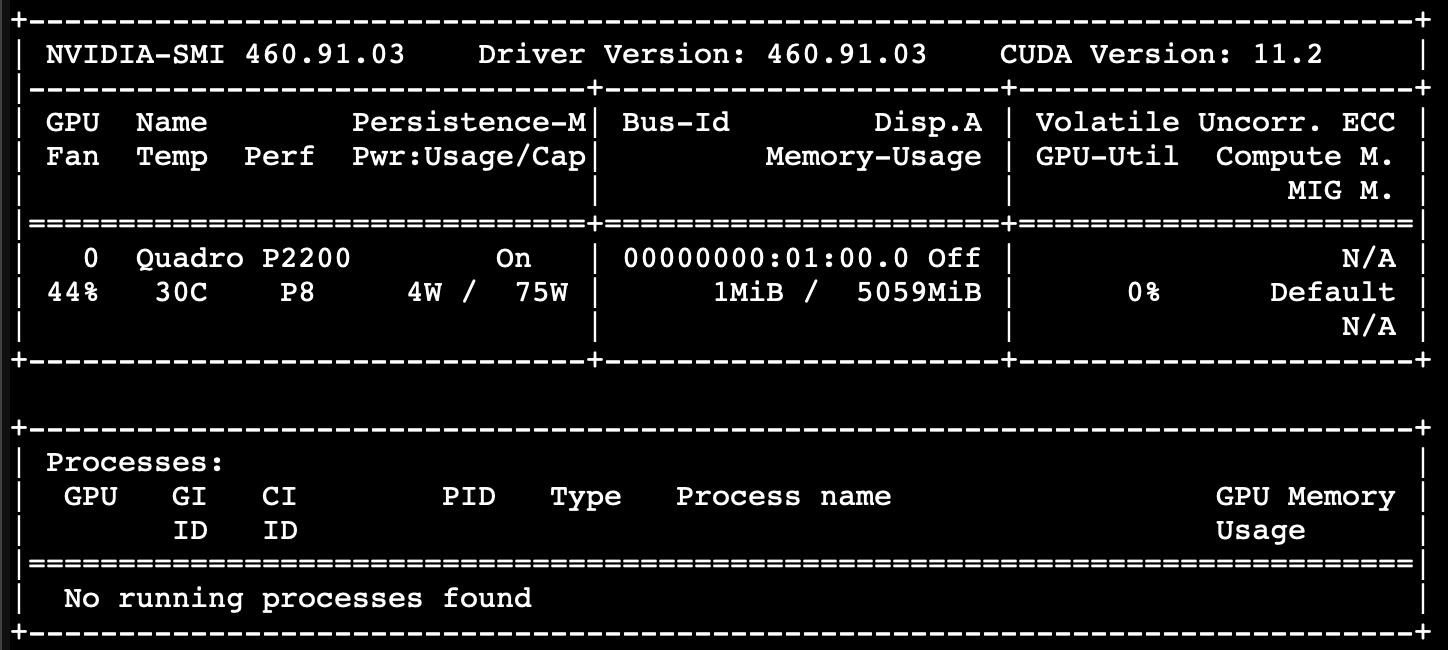

登陆LXC 输入命令 nvidia-smi
返回

应用实例

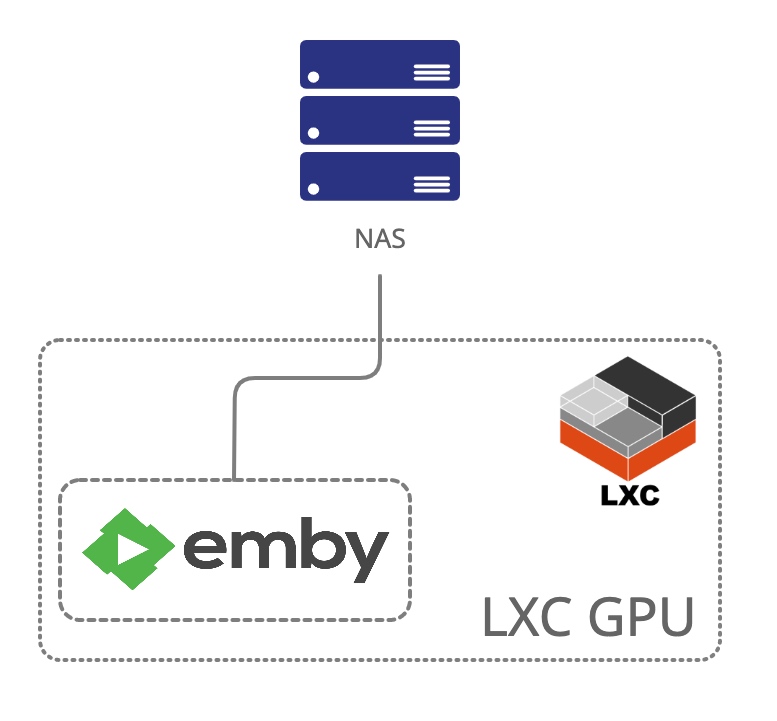

LXC GPU容器中安装Emby

LXC GPU直通的特性,LXC容器只能为 非特权容器直通
如果是特权容器启动 运行 nvidia-smi会返回

1
Failed to initialize NVML: Unknown Error

这个特性问题无解,官方无解、Hack无解;
同时,又因为非特权容器 的特性,无法从容器中使用 SMB/CIFS NFS 协议来链接外部存储。

使用以上架构的各位极客,多半存储位于外部NAS中的分布式;所以这里还需解决媒体目录挂载到LXC容器中问题,值得庆幸的是PromoxVE(PVE) 在WebUI中给予了大家一个非常有用的目录挂载功能,下面就来一一部署。

下载emby安装文件

官方下载地址

安装emby server

例 下载的文件为emby-server-deb_4.6.4.0_amd64.deb
先授执行权限

1
chmod +x emby-server-deb_4.6.4.0_amd64.deb

然后执行安装

1
dpkg -i emby-server-deb_4.6.4.0_amd64.deb

设置emby

打开浏览器 http://localhost:8096 执行设置;
设置过程略过,注意其中设置媒体库的时候跳过 不设置。

设置转码

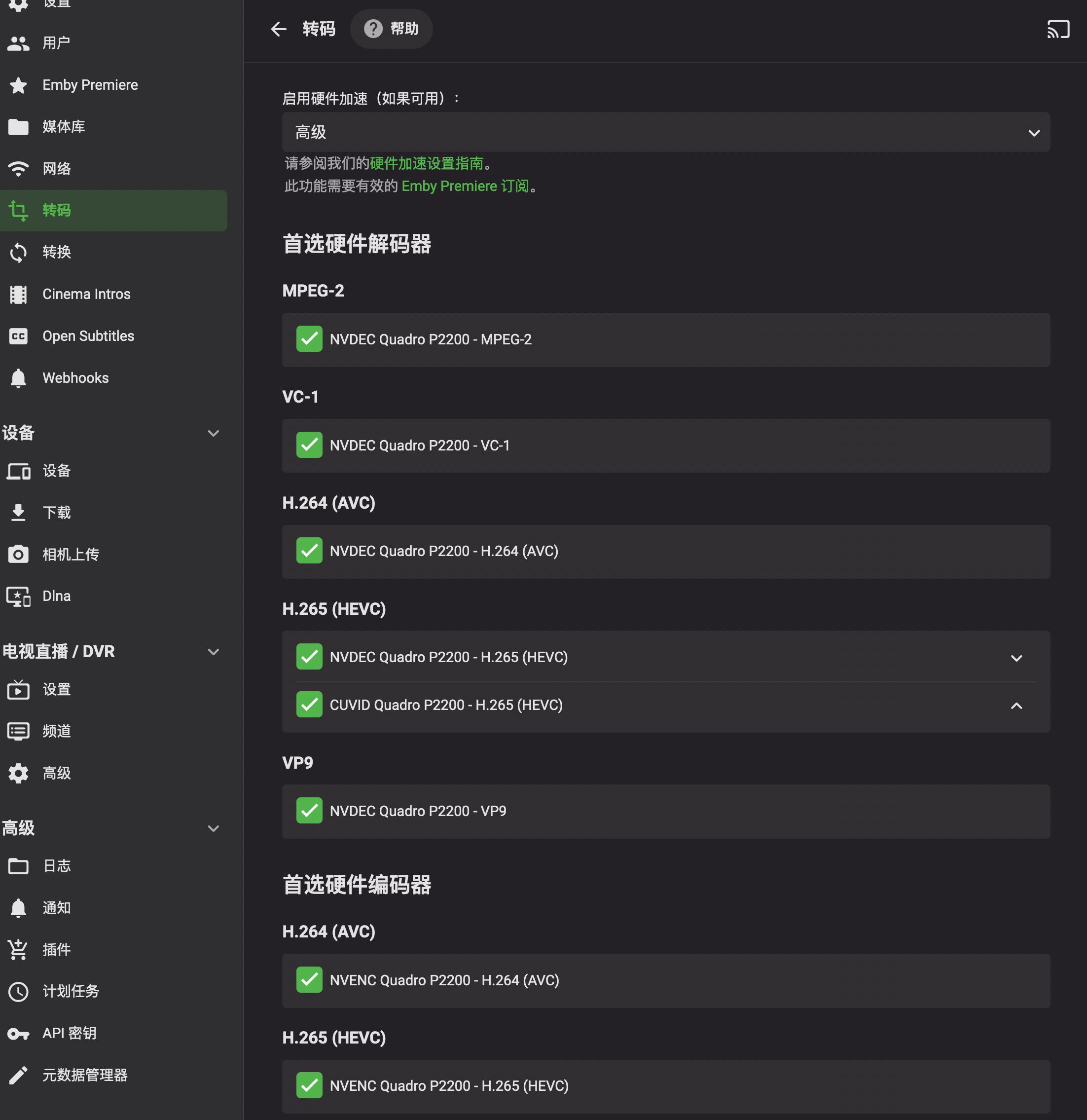

安装初始设置后,进入管理后台:转码 - 启用硬件加速 -开启

此步骤 主要是校验LXC容器中的GPU

解决NAS挂载

这步最为重要,按照目前的 LXC/LXD 容器技术来看,要在非特权容器中直接解决这个问题是没有办法的,各位极客如果时间宝贵就不要尝试了,当然折腾精神永不灭,如果你在非特权容器中找到直接挂载SMB/CIFS的方法 请务必分享一下。

这里分享一下折腾案例,非特权容器中使用 smbclient 是可以访问到 NAS 的
这里会造成错觉。这并不意味着mount -t cifs or mount.cifs 能正确挂载

所以就是如此的无奈,非特权才能“vGPU”。 特权才能SMB/CIFS

好在还有一个办法能非常巧妙的平衡这个不足,思路为:

Proxmox VE(PVE)宿主机挂载NAS目录 - LXC 非特权容器挂载宿主机中目录

说到这里可能意识了到了LXC 非特权容器挂载宿主机中目录
上一步Proxmox VE(PVE)宿主机挂载NAS的目录

数据传输模型:

NAS数据 => ProxmoxVE宿主机 => LXC容器

这里也有注意点:

  • PVE宿主机相当于是一个中介
  • 和NAS的链接流量走的是PVE宿主机管理网口
  • 万兆环境也需要吧PVE管理网口加进去

接下来实践:

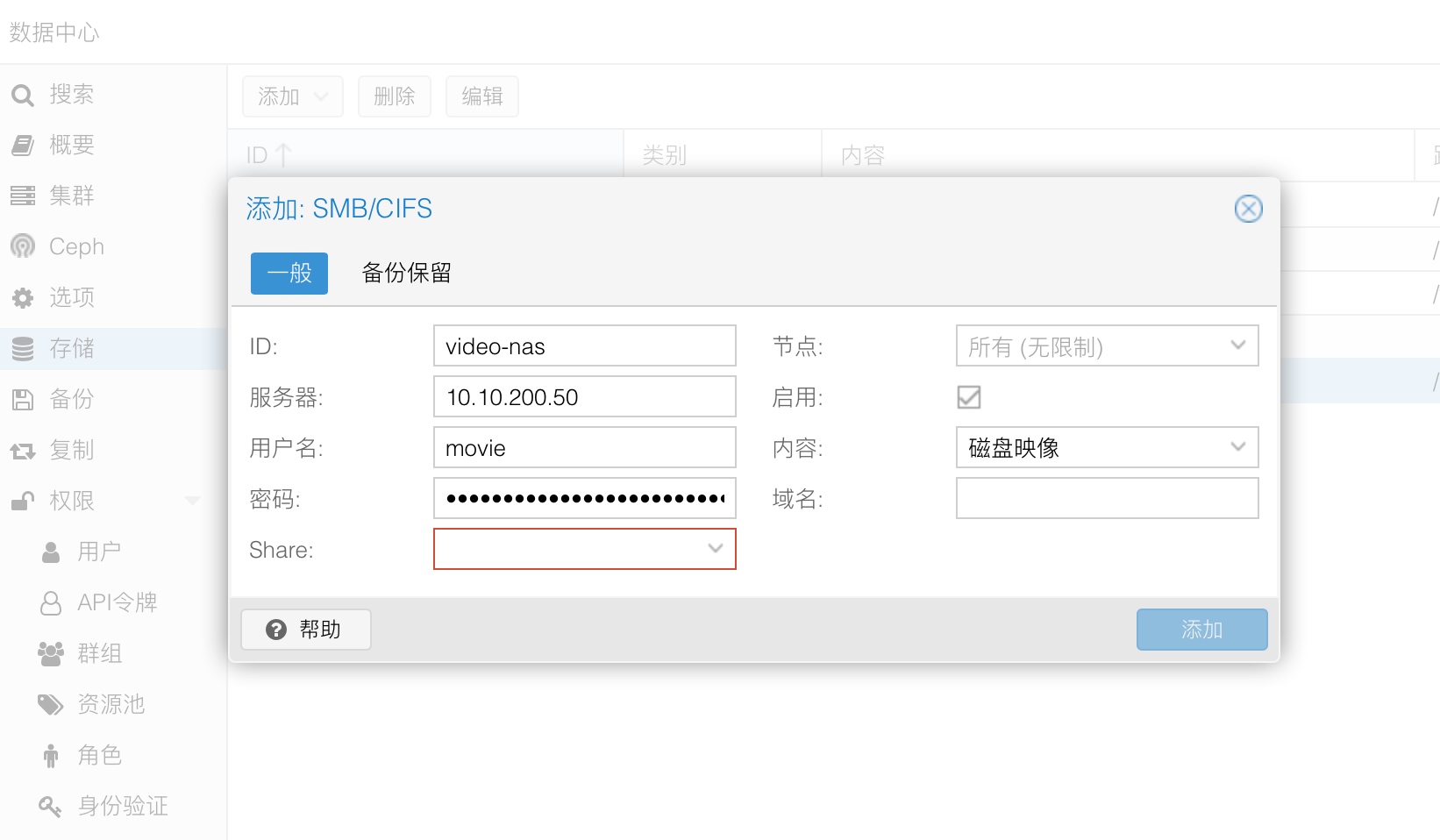

打开 WebUI 定位到 数据中心-存储-添加-SMB/CIFS

添加一个存储

选项 解释
ID video-nas SMB/CIFS的ID 这个名称会作为宿主机内文件夹名称
服务器 10.10.200.50 NAS的内网IP地址
用户名 movide NAS共享目录的用户
密码 ************ NAS共享目录的密码

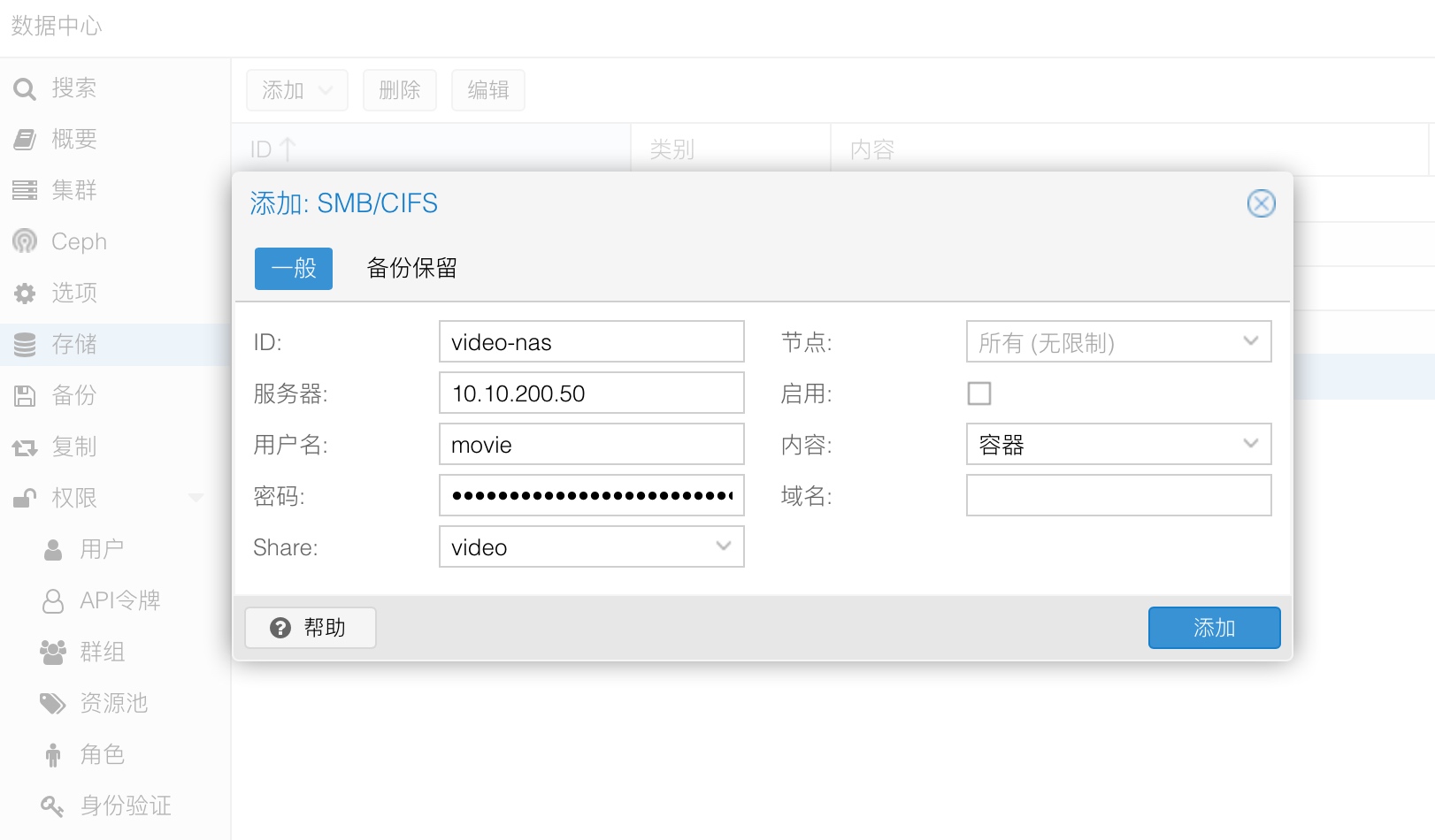

填写完上面的信息之后 Share 选项才能被激活,打开Share选项里面就是NAS的目录

除了 服务器、用户名、密码、Share 4个选项 其余配置可以参考我的设置,其中启用 是关闭的,这个操作主要为了不让这个目录显示在ProxmoxVE WebGUI中,就不显的那么凌乱了

确定配置无误即可 添加

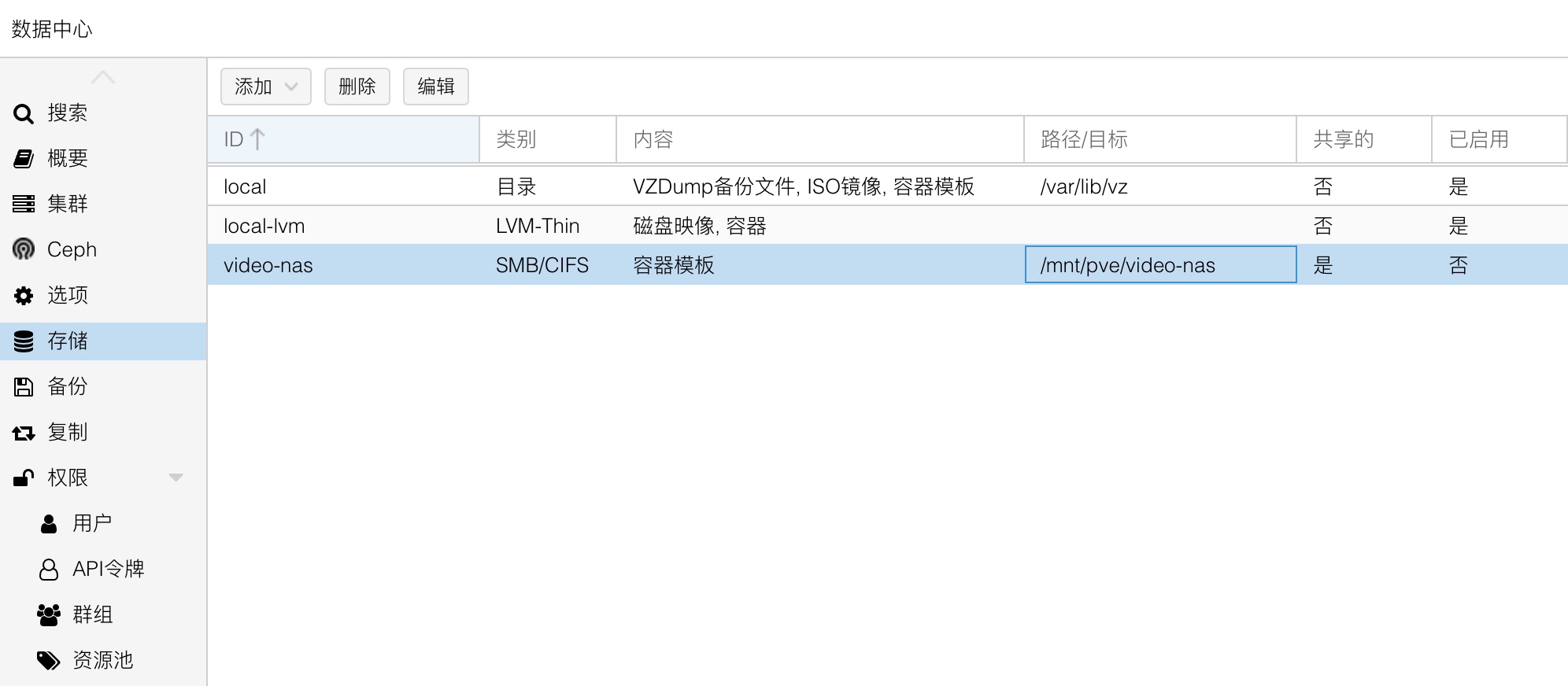

添加之后可以通过 路径/目标 获得NAS目录在宿主机中挂载位置,并记录下它
例如我的是 /mnt/pve/video-nas

最后关闭正在运行的LXC,然后只需要用下面的命令挂载这个目录到GPU LXC中:

1
pct set 100 -mp0 /mnt/pve/video-nas,mp=/video

命令解释:挂载宿主机目录/mnt/pve/video-nas到 ID为100 LXC容器中的/video目录下

目录权限

问题一:
可能会遇到 LXC 容器中 /video目录只能读取不能写入的问题,需要从一下几点进行尝试:

1. NAS 账号权限

NAS账号是否已经对共享目录给予了读写权限

2. 宿主机目录权限

可以尝试 使用命令来修复权限

1
chmod 755 /mnt/pve/video-nas
4. LXC目录权限
1
chmod 755 /video

问题二:
emby server对挂载来的目录没有写入权限

4. LXC 目录权限
1
chown -R emby:emby  /video

LXC GPU容器中安装Plex

方法请类推,基本一致

LXC GPU容器中安装Jellyfin

方法请类推,基本一致

性能测评

文件传输

这里没有详细深入的进行测评和记录,只是针对传输速度和CPU占用进行一个简单的对比
因测试环境还有其他VPS和LXC在运行 结果只能作为参考

拷贝挂载到LXC中的NAS文件

宿主环境:pve-manager/7.0-13
宿主CPU: 8 x Intel(R) Xeon(R) CPU E3-1240L v5 @ 2.10GHz
宿主内存:32GB
网口速度: 1000M

拷贝前宿主资源占用:

1
2
CPU利用率 ==----------------------------------------------- 5.72%的8 处理器(s)
内存使用率 ============-------------------------- 54.58% (17.02 GiB的31.18 GiB)

开始拷贝宿主资源占用:

1
2
CPU利用率 =====----------------------------------------- 11.52%的8 处理器(s)
内存使用率 =============------------------------- 56.12% (17.50 GiB的31.18 GiB)

LXC容器拷贝速度

1
2
3
4
5
6
7
8
9
10
root@LXC:/nas/test# rsync -av --progress file.bin /root/ file.bin
sending incremental file list
file.bin
4,609,390,413 100% 111.50MB/s 0:00:39 (xfr#1, to-chk=0/1)

sent 4,610,515,892 bytes
received 35 bytes
113,839,899.43 bytes/sec
total size is 4,609,390,413
speedup is 1.00

结果应该是稍微比VPS内使用 SMB/CIFS 来拷贝的占用高 但可以基本忽略了
